產品介紹/Product Introduction
——————————————————————————————————————————————————————————
▼產品介紹

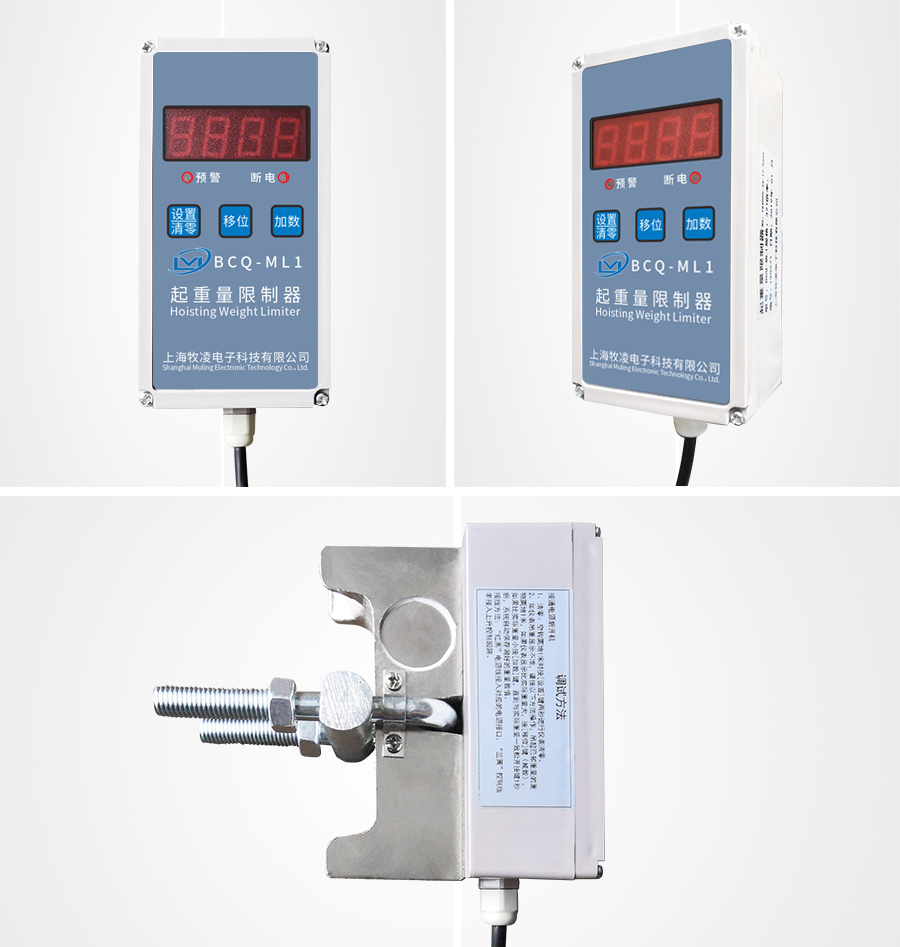

BCQ-ML型旁壓式起重量***器是我公司推出的一款經典產品，傳感器設計、模鍛成形，與儀表一體化裝配。儀表采用了數字化電路設計，金屬模壓鑄成形的鋁質儀表箱，可以選配分離的數顯盒，方便安裝于手電門處，便于觀察和調試，是電動葫蘆上常用的起重量***器，可廣泛應用于冶金鋼鐵等惡劣環境的場合。
▼產品特點
體積小巧，密封堅固，顯示直觀，操作簡便
▼產品功能：防超載
▼適用范圍：0.5t-32t各種規格的電動葫蘆、鋼絲繩直吊等單梁式起重機
▼ 工作原理
起重機械起吊的重物重量，由電阻應變式傳感器檢測后，將實物重量線性化轉換成模擬量電信號，送到放大器放大，然后進行A/D轉換成數字量，輸入單片機經處理送到數字顯示屏顯示，與此同時單片機將測出的重量與預置的額定載荷進行比較，當發現重物重量達到額定載荷時，***器發出報警聲提醒工作人員注意，***后當達到立即報警點時，除發出連續報警聲外，***器內繼電器運作，立即切斷起重機上升接觸器電源，起重機停止向不安全方向作業，但可向安全方向回移，以達到限載保護作用。
▼技術參數
1、系統誤差：≤5%F·S；
2、報警方式：聲光報警；
⑴預報警點：當起吊重量達到額定起重總量的90%時，發出斷續的報警聲。
⑵額定值報警：當起吊重量達到額定起吊重量的100%時，再次發出斷續的報警聲。
⑶立即報警：當起吊重量達到額定起吊重量的105%時，發出連續的報警聲，且自動切斷起重機上升控制電源，同時顯示起重重量。
3、傳感器的靜強度：傳感器的靜強度為額定載荷的1.5倍；
4、工作溫度：-20℃----+60℃；
5、相對溫度：20%----95%；
6、電源電壓：AC220V，AC380V，50HZ，耗電量5W或按用戶要求；
7、斷電器觸點容量：斷電器觸點容量為AC380V，5A；
8、控制器的耐壓：為2000V；
9、顯示方式：單四位高亮度LED(紅色)數字顯示起重量，小數點自動切換
